改了几个细节部分,重新打样,快到了哈哈。

[复制链接]
发表于 2014-6-6 15:19:44 | 显示全部楼层 |阅读模式
本帖最后由 怺逺_海子 于 2014-6-6 15:21 编辑

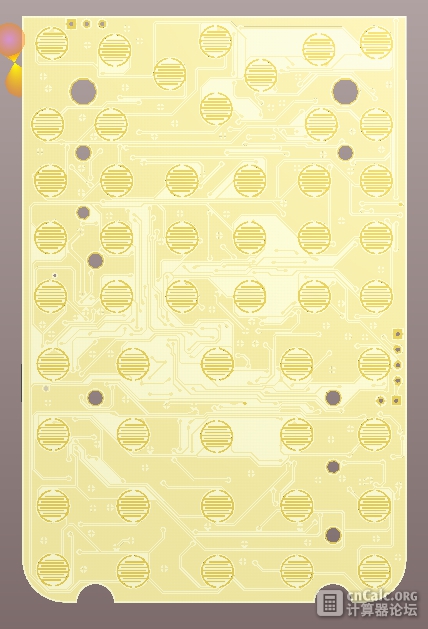

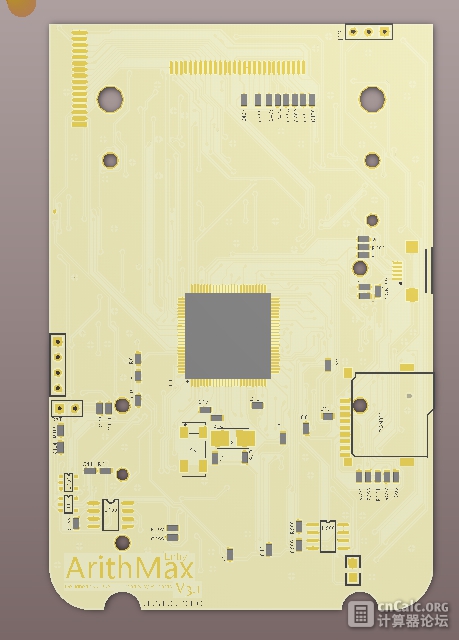

]顶部增加串口输出,去掉usb处的二极管,修改晶体附近的布局。本想增加蓝牙,这次算了,下次有机会增加蓝牙4.0. 样板快递中,静候佳音。
4`K@~SC)]G_95{PVVTAPMCP.jpg [IKQNLM0`M@O19AVUK]UABI.jpg
发表于 2014-6-6 15:24:48 | 显示全部楼层
计算器要蓝牙干嘛。。
发表于 2014-6-6 23:52:33 | 显示全部楼层
rourou_Jun 发表于 2014-6-6 15:24
计算器要蓝牙干嘛。。

超低功率的无线数据传输
发表于 2014-6-7 13:00:21 来自手机 | 显示全部楼层
549597890 发表于 2014-6-6 23:52
超低功率的无线数据传输

测绘用的那个是吧
发表于 2014-6-7 14:00:10 | 显示全部楼层
rourou_Jun 发表于 2014-6-7 13:00
测绘用的那个是吧

难道不是作弊用的?
发表于 2014-6-7 19:34:01 | 显示全部楼层
我猜是接蓝牙耳机用到的
发表于 2014-6-7 19:41:05 | 显示全部楼层
等待
发表于 2014-6-8 11:25:21 | 显示全部楼层
能求一张PCB吗?
发表于 2014-6-9 09:07:09 | 显示全部楼层
USB和TF座能放在底部吗?最好是USB放底部,底部还可以加长,把USB放进去。TF口其实可以不开,我也求一张PCB啊
 楼主| 发表于 2014-6-9 11:41:53 | 显示全部楼层
本帖最后由 怺逺_海子 于 2014-6-9 11:44 编辑

114124pepgjmukg56amgbt.jpg 114126u62oi0o6w1z742q4.jpg

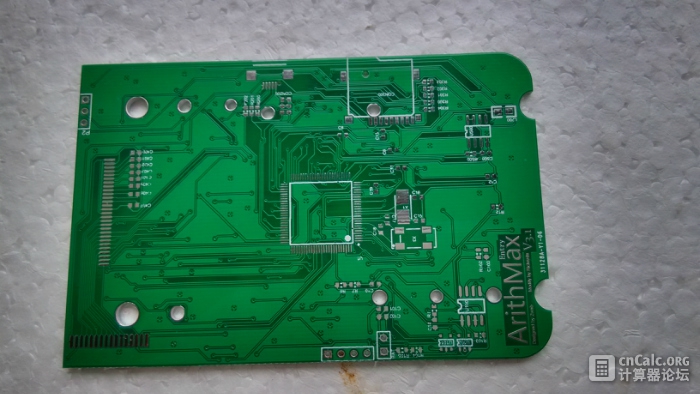

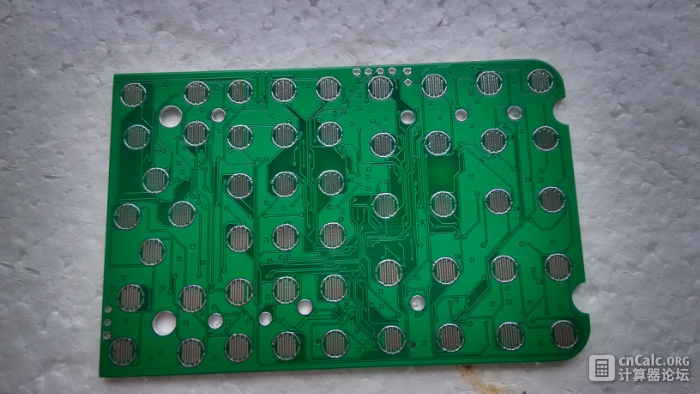

pcb正在焊接调试,预计可剩余 7张左右,需要的朋友 6元一张(收回成本。。。) 运费自出,^_^ 这个帖子之后开始排队,留贴,等我调试好了,确定没问题,联系你们。
 楼主| 发表于 2014-6-9 11:46:31 | 显示全部楼层
conandllu 发表于 2014-6-8 11:25
能求一张PCB吗?

后面有回复,就没单独回复你了。
 楼主| 发表于 2014-6-9 11:47:15 | 显示全部楼层
johnseeker 发表于 2014-6-9 09:07
USB和TF座能放在底部吗?最好是USB放底部,底部还可以加长,把USB放进去。TF口其实可以不开,我也求一张PCB ...

预计可以有剩余7张板子。
发表于 2014-6-9 12:24:25 | 显示全部楼层
怺逺_海子 发表于 2014-6-9 11:46
后面有回复,就没单独回复你了。

PM 支付宝 账号 给你转帐。板子顺丰到付。。
发表于 2014-6-9 12:49:52 | 显示全部楼层
PCB 走线看着有些乱,地孔不用打十字叉,建议多打一些地孔,电源线加粗一下。USB 走线等长注意一下
 楼主| 发表于 2014-6-9 21:49:19 | 显示全部楼层
conandllu 发表于 2014-6-9 12:49
PCB 走线看着有些乱,地孔不用打十字叉,建议多打一些地孔,电源线加粗一下。USB 走线等长注意一下

是比较乱的,本想 usb等长走线的, 214648z1j5tt99h2c1666g.jpg 结果发现背面有按键,要做差分线的话改动太多,就懒得弄了,反正usb2.0全速模式 12Mb 影响也不会太大。
 楼主| 发表于 2014-6-9 22:01:57 | 显示全部楼层

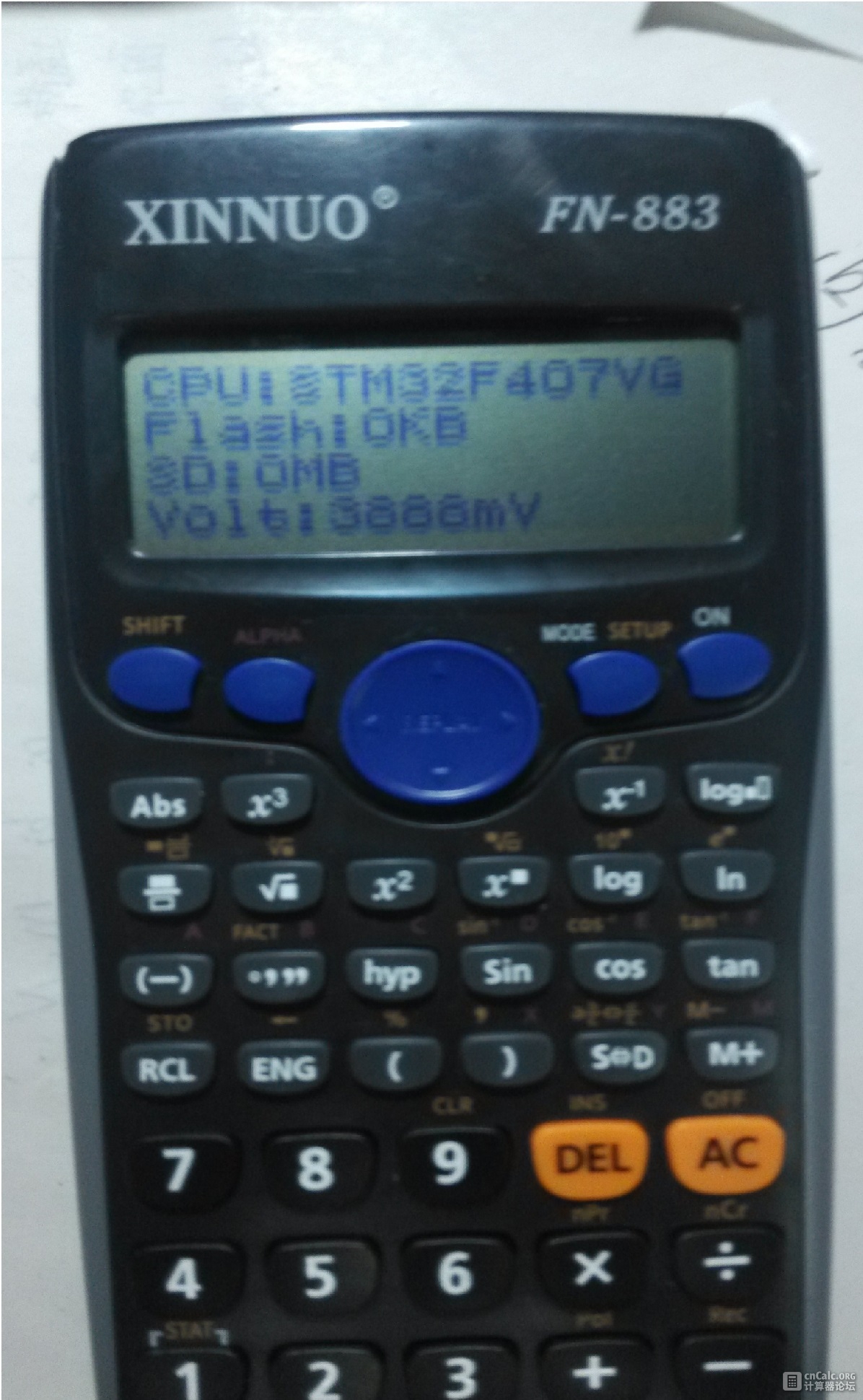

QWAERTGHJ

QWAERTGHJ
发表于 2014-6-10 08:46:49 | 显示全部楼层
本帖最后由 johnseeker 于 2014-6-10 08:48 编辑
怺逺_海子 发表于 2014-6-9 11:41
pcb正在焊接调试,预计可剩余 7张左右,需要的朋友 6元一张(收回成本。。。) 运费自出,^_^ 这个帖子之 ...

兄弟干脆进套料,一起出给我吧,我单采购快递很伤啊,另外建议按键那里沉金
发表于 2014-6-10 09:25:19 | 显示全部楼层
怺逺_海子 发表于 2014-6-9 22:01

请教楼主,修改或编辑这个PCB文件用的什么软件啊?话说这方面我是小白,我想照自己的想法做些修改,使之更适合82ES的外壳,

 楼主| 发表于 2014-6-10 11:44:49 | 显示全部楼层
johnseeker 发表于 2014-6-10 08:46
兄弟干脆进套料,一起出给我吧,我单采购快递很伤啊,另外建议按键那里沉金

沉金 板子贵啊,我只是打样做来玩玩。所以也就没想投入太多。
 楼主| 发表于 2014-6-10 11:45:10 | 显示全部楼层
johnseeker 发表于 2014-6-10 09:25
请教楼主,修改或编辑这个PCB文件用的什么软件啊?话说这方面我是小白,我想照自己的想法做些修改,使之更 ...

ad9
