我用的是修表的螺丝刀,我发现刻黑胶有个方法很好,首先先把外面光滑的地方刻掉,而且刻的区域要磨平,用螺丝刀刻几条深线,然后顶住根基,向中心10-20度的角度推,然后喀的一声,一小块就掉了,此方法不会伤及电路,因为黑胶刚掉你的螺丝刀就到后面的黑漆上了我是在刻线时手滑了一下把5根电容线刻断的……
说实话,修表的螺丝刀的确很牛很强大,不伤电路也有速度,切忌与电路垂直的方向刻!奋战一天食指和中指根部下面中间磨出了水泡,食指和大拇指尖疼得要命……所以要戴上手套进行。
最后我死马当活马医,这里还得提一下昨天的激动……
昨天某同学的计算器被我拿来玩,我一看后面竟然是a版的,我当时一阵热血冲头,差点就把电路板偷梁换柱了,不过我不是小人,明确告诉了那个同学可以改造,并帮他涂了p4……原来那个计算器是他高2的哥在初一送他的,年代久远啊
我又借他的计算器,我昨天做了那么伟大的事,他不可能拒绝
电路板中间的px触点a版有线做到芯片里,b版名字成了cpx线没做出来藏在黑胶里了

我仔细对比电路,a的p4中间的点被割开了,我研究回路后,我发现不用把上图的p(x)全部涂÷
画白线的那根是t103往左第一个是个返回电路,以t103为0,往左就是123456789
和第六根就是a版p4的两极,只要把1和6做一个u型连接就行了了就可以了
以上纯理论,不排除ab两版改电路的可能……
还需大家实践



请大家为我的计算器默哀15秒,不多,就15秒,就为了我这文章就15秒
如果你想默哀时间更长那我谢谢你……
 楼主| 发表于 2009-6-28 20:28:36 | 显示全部楼层
……今天多亏显微镜镜头帮忙,当年我吗的学校被师大吞并后没了有色金属专业,矿石显微镜就……
补充一下,这论坛真shi特
 楼主| 发表于 2009-6-28 20:32:46 | 显示全部楼层
还得背着ma新买一个……
 楼主| 发表于 2009-6-28 20:54:11 | 显示全部楼层
http://user.qzone.qq.com/1135061/blog/1243831505

第一句话差点被改写……
 楼主| 发表于 2009-6-28 21:09:25 | 显示全部楼层

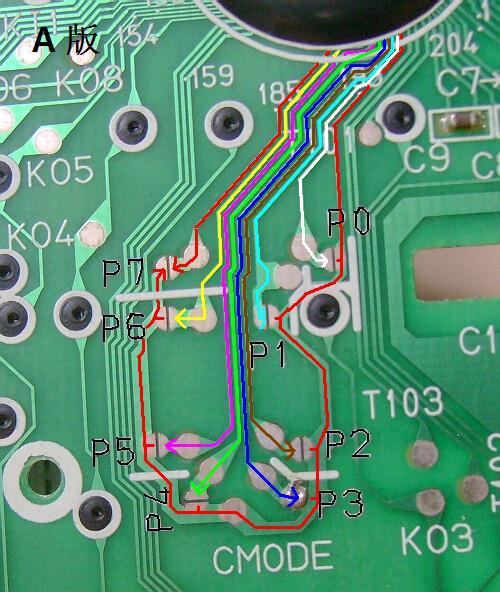

我用显微镜镜头观察,红线和绿线是八模回路,图片引用游侠大哥的老图
发表于 2009-6-28 21:45:38 | 显示全部楼层
图片是我拍的 而求很早了  从贴吧引进论坛的..忘记了打上水印

这个方法确实不错 不会伤及电路...

可惜现在我手上没有82ES计算器了....不能进行试验  下次我去弄几个去..

我认为硬升级的前途将会更加明朗
发表于 2009-6-29 08:49:33 | 显示全部楼层
我早穷了,现在我想打广告,帮助论坛里的写书法的人刻印赚钱。。。。。。
发表于 2009-6-29 18:23:38 | 显示全部楼层
..
发表于 2009-6-29 19:42:58 | 显示全部楼层
=_=!
 楼主| 发表于 2009-6-29 21:44:19 | 显示全部楼层
怎么了,雷了吗?……
发表于 2009-6-29 21:47:02 | 显示全部楼层
呵呵,想好价格了,我去贴图专区发去。。。。。。
