[Nspire] 闲来无事,测了一下键盘接口电压

[复制链接]
发表于 2022-4-20 12:51:54 | 显示全部楼层 |阅读模式

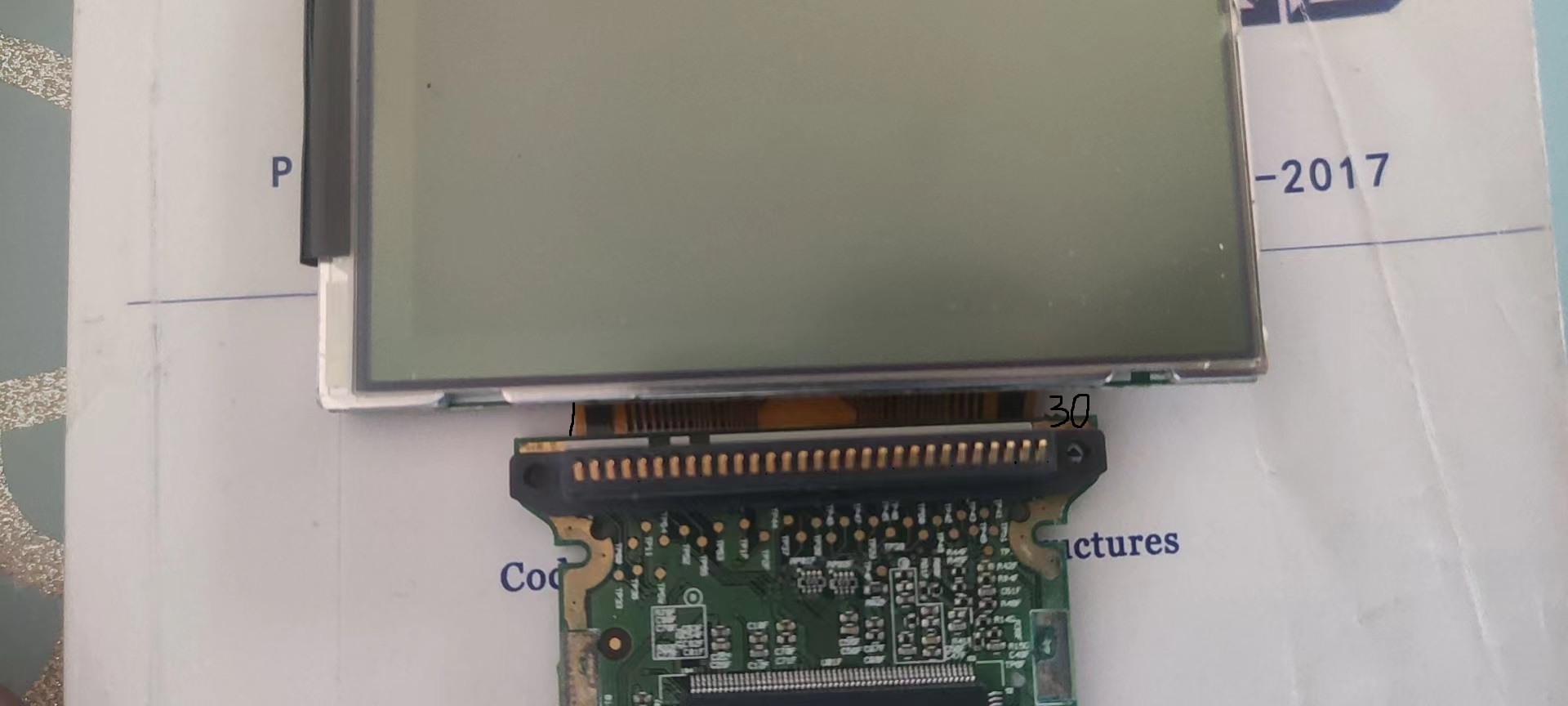

这种能插键盘的,插上usb线后,从左到右共30个触点

电压如下
1-->2.5V
2-->0V
3-->2.5v
4-->1.2v(控制开关脚)
5-8-->3.3V
9-->0v(GND,接地) 4与9短接,就相当于按了ON键
10-->1.8V
11-29-->3.3v
30-->0v(GND,接地)

上述触点如果电压不正常,机器一般情况下是不会开机的
 楼主| 发表于 2022-4-20 12:53:11 | 显示全部楼层
常见不开机问题是5-8触点电压不正常,具体什么原因就不知道了
 楼主| 发表于 2022-4-20 12:55:05 | 显示全部楼层
1        2.5
2        0
3        2.5
4        1.2        ON
5        3.3
6        3.3
7        3.3
8        3.3
9        0        GND
10        1.8
11        3.3
12        3.3
13        3.3
14        3.3
15        3.3
16        3.3
17        3.3
18        3.3
19        3.3
20        3.3
21        3.3
22        3.3
23        3.3
24        3.3
25        3.3
26        3.3
27        3.3
28        3.3
29        3.3
30        0        GND
