盗版82ES屏幕控制资料

[复制链接]
发表于 2014-1-25 19:20:11 | 显示全部楼层 |阅读模式
本帖最后由 nbzwt 于 2015-2-18 22:26 编辑

引脚定义:
1\VDD
2\VSS
3-7\V0-V4
8\C1N
9\C1P
10\C2P
11\C2N
12-13\C3P
14\VSS
15\VDD
16-23\D7-D0
24\RD
25\WR
26\RS
27\RESET
28\CS

接口:
0.8mm 28pin 焊接式FPC

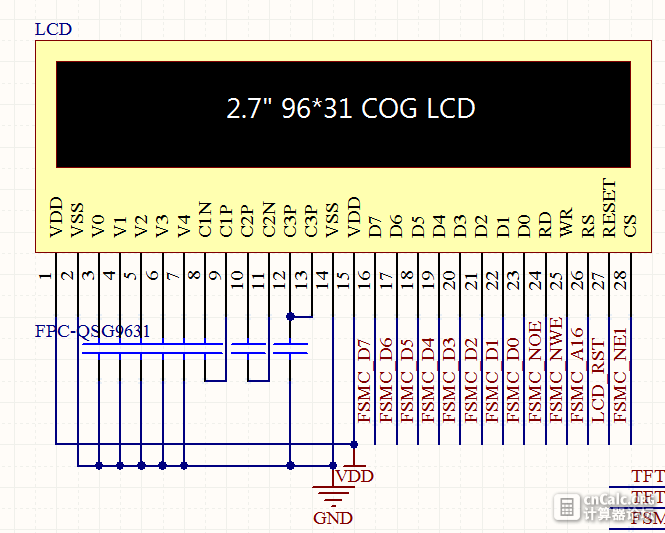

参考电路:

控制器:
ST7565兼容

初始化序列:
    LCD_WriteCmd(0xe2);//system reset
    Delay(20);
    LCD_WriteCmd(0xae);
    LCD_WriteCmd(0xf8);
    LCD_WriteCmd(0x00);
    LCD_WriteCmd(0xa2);
    LCD_WriteCmd(0xa0);
    LCD_WriteCmd(0xc0);
    LCD_WriteCmd(0xa6);
    LCD_WriteCmd(0xa4);
    LCD_WriteCmd(0xe0);
    LCD_WriteCmd(0xac);
    LCD_WriteCmd(0x00);
    LCD_WriteCmd(0x21);
    LCD_WriteCmd(0x81);
    LCD_WriteCmd(0x1e);
    LCD_WriteCmd(0x2f);
    LCD_WriteCmd(0x40);
    LCD_WriteCmd(0xaf);
    LCD_WriteCmd(0xb0);
    LCD_WriteCmd(0x12);
    LCD_WriteCmd(0x04);
    LCD_WriteCmd(0xe0);
    LCD_WriteCmd(0xe0);

RAM分配:
第0-3个Page:主96*31显示数据
第8个Page:上方状态栏显示数据

状态栏内部连接:
1\Shift
5\Alpha
9\M
14\STO
19\RCL
27\STAT
35\CMPLX
44\MAT
49\VCT
55\D
59\R
62\G
67\FIX
72\SCI
78\Math
84\Down
86\Up
92\Disp

数据格式:
纵向8点,上高位

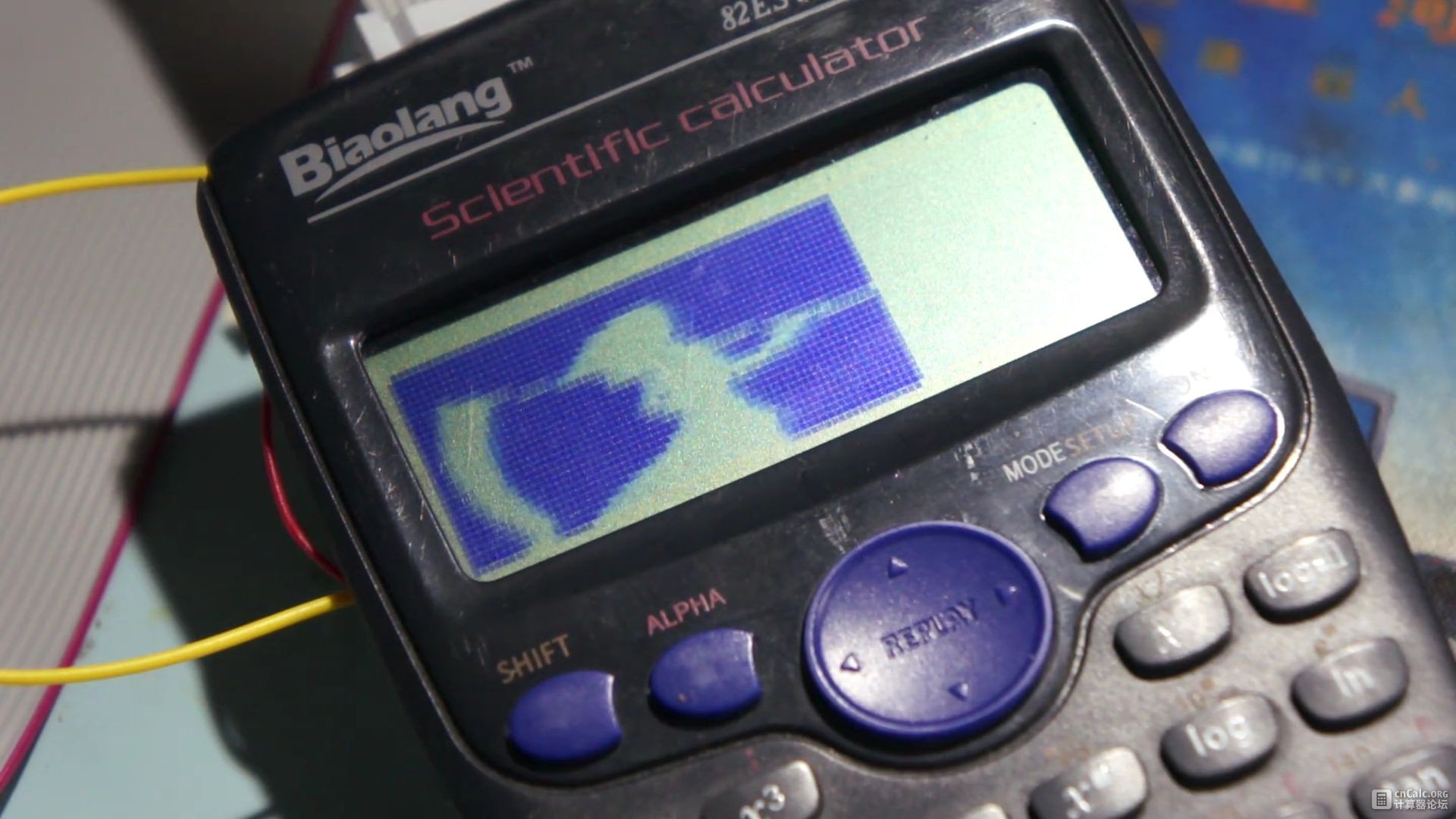

驱动效果:
发表于 2014-1-25 20:53:59 来自手机 | 显示全部楼层
靠………壕出没

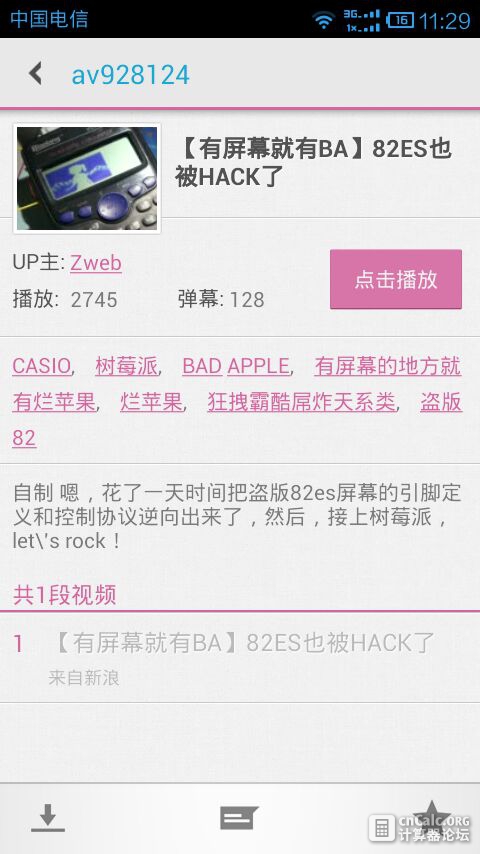

发表于 2014-1-26 11:33:01 | 显示全部楼层
这个…………
 楼主| 发表于 2014-1-26 13:47:54 来自手机 | 显示全部楼层
Zentauit 发表于 2014-1-26 11:33
这个…………

就是我干的。。。
发表于 2014-1-26 21:33:39 | 显示全部楼层
就看看图个乐子
发表于 2014-1-27 11:48:29 | 显示全部楼层
这个太牛了{:014:}
发表于 2014-1-31 12:31:01 | 显示全部楼层
屏幕集成控制器的?
 楼主| 发表于 2014-1-31 16:33:33 | 显示全部楼层
urill 发表于 2014-1-31 12:31
屏幕集成控制器的?

yes,仅限盗版。而且非常良心的集成了128*65的图形缓冲区,是96*31的四倍多……
发表于 2014-3-18 22:15:15 | 显示全部楼层
chsi 发表于 2014-1-27 11:48
这个太牛了

随着AMEv3,是不是该把这个转到arithmax区一份?

点评

OK  发表于 2014-3-18 23:29
OK  发表于 2014-3-18 23:28
